Kawasaki Reinraum NT410

0 Stücke auf Lager

Roboter der NT-Serie, die für die einarmige Reinraumanwendung NT410 entwickelt wurden, können bis zu vier FOUPs erreichen, die eine Standardleistung von 280 Wafern pro Stunde (WPH) mit Ausrichter und 400 WPH ohne Ausrichter bereitstellen. Die Software und die Hardware sind mit Kollisionserkennungsfunktionen ausgestattet und erfüllen die Sicherheitsnorm SEMI F47 und die SEMI S2 Standards für Umwelt, Gesundheit und Sicherheit.

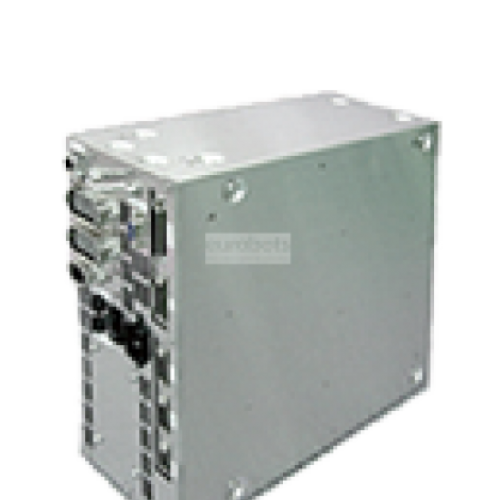

Controller D
D-Controller wurden entwickelt, um Reinraum-Anwendungen zu entwickeln, die einen vollständigen digitalen Servoprozess, einen Standard-Ethernet-Kommunikationsanschluss, eine kompakte Grundfläche, flexible Entwicklung unterschiedlicher Software, unabhängigen Betrieb von zwei Armen und Mehrachssteuerungen, einheitliche Servoverstärker für alle Achsen, Standards Gesundheit und Sicherheit SEMI S2, ISO 1 Reinraum.
Spezifikationen des D60-Controllers
  • Servo komplettes digitales System
  • Kontrollierte Achsen: Maximal 7 Achsen
  • Manuelles, halbautomatisches, vollautomatisches Teachen.
  • Externer Notstopp, in der Nähe von Sicherheit, externer Stopp.
  • Hardware: RS232C x 1 Ethernet.
  • Software: K-Utility (ursprünglicher Kawasaki-Kommunikationsbefehl für saubere Roboter).
  • Energie: Spannung: einphasig, AC208 V ± 10%, 50/60 Hz. Standard: SEMI F47.
  • Eingangssignal: Maximal 16 Kanäle.
  • Ausgangssignal: Maximal 8 Kanäle
  • Kompatible Roboterserien: NS, NT, NX, TT, TX und NV
Spezifikation des D61-Controllers
  • Servo komplettes digitales System
  • Kontrollierte Achsen: Maximal 12 Achsen
  • Manuelles, halbautomatisches, vollautomatisches Teachen.
  • Externer Notstopp, in der Nähe von Sicherheit, externer Stopp.
  • Hardware: RS232C x 2 Ethernet.
  • Software: K-Utility (ursprünglicher Kawasaki-Kommunikationsbefehl für saubere Roboter).
  • Energie: Spannung: einphasig, AC208 V ± 10%, 50/60 Hz. Standard: SEMI F47.
  • Eingangssignal: Maximal 96 Kanäle
  • Ausgangssignal: Maximal 80 Kanäle
  • Kompatible Roboterserien: NS, NT, NX, TT, TX und NV
Hauptspezifikationen

Anzahl der Achsen: 4
Maximale Reichweite: 1.230 mm
Wiederholbarkeit: ± 0,1 mm (Wafer-Mitte)
Controller: D60 / D61

Bewegungsbereich (°)

θ1 Achse (Drehung JT2): 340 °
Z-Achse (Auf-Ab-JT3): 400 mm
θ2-Achse (Drehung JT4): 340 °
H1-Achse (Rotation JT6): 340 ° (380 °) como opción
H2-Achse (Drehung JT7): -

Roboteranwendungen

Sauberes Zimmer

Anwendungen

Handhabung von Teilen , Montage von Teilen

Diagramme
