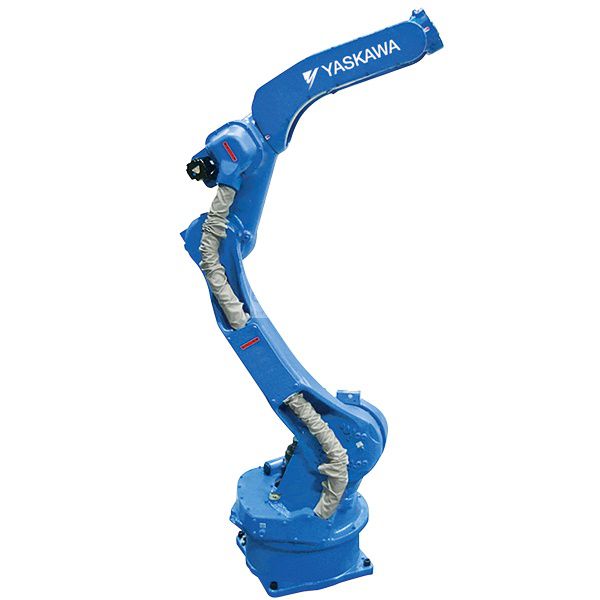

Robot MH24 Motoman

Esperando stock

El robot MH24 se caracteriza por su poderosa muñeca para la manipulación de piezas grandes y pesadas, su diseño optimizado permite un mayor alcance y acceso a espacios reducidos aumentando la productividad con mínima interferencia.

Controlador DX200

DX200 es uno de los controladores de arquitectura de sistema robusto de alta confiabilidad y eficiencia de nivel de sistema para las celdas de trabajo robóticas. Variedad de conexiones de red de bus de campo. Las zonas de interferencia dinámica protegen el brazo del robot y proporcionan una prevención de colisión avanzada. Permite hasta tres ejes auxiliares / externos y se puede montar de forma remota. proporciona:
Flexibilidad de aplicación.
Alta productividad.
Costos mínimos de integración.
Flexibilidad de aplicación.
Mayor confiabilidad y eficiencia energética.
Capacidad de mantenimiento mejorada, tiempo medio de reparación reducido (MTTR).
Categoría 3 Performance Performance Functional Safety Unit (FSU).
Control de robot múltiple de hasta 8 robots / 72 ejes con movimiento sincronizado entre dispositivos.
El control avanzado de movimiento del robot (ARM) proporciona una alta productividad y planificación de trayectoria.
Colgante pequeño y ligero con pantalla táctil a color de programación Windows® CE con múltiples posibilidades de visualización de ventanas.
Datos Generales

Carga máxima de robot: 24 kg
Número de ejes: 6
Alcance horizontal máximo: 1.730 mm
Alcance vertical máximo: 3,089 mm
Repetibilidad: ± 0.06 mm
Controlador: DX200

Rango de movimiento (°)

Eje S: ± 180 °
Eje L: + 155 ° / - 105 °
Eje U: + 240 ° / -170 °
Eje R: ± 200 °
Eje B: ± 150 °
Eje T: ± 455 °

Velocidad máxima (° / s)

Eje S: 197 ° / s
Eje L: 190 ° / s
Eje U: 210 ° / s
Eje R: 410 ° / s
Eje B: 410 ° / s
Eje T: 620 ° / s

Aplicaciones de Robot

Asamblea
embalaje
Máquina que tiende
Manejo de materiales
Dispensando

Aplicaciones

Manipulación de piezas , Ensamblaje de partes
